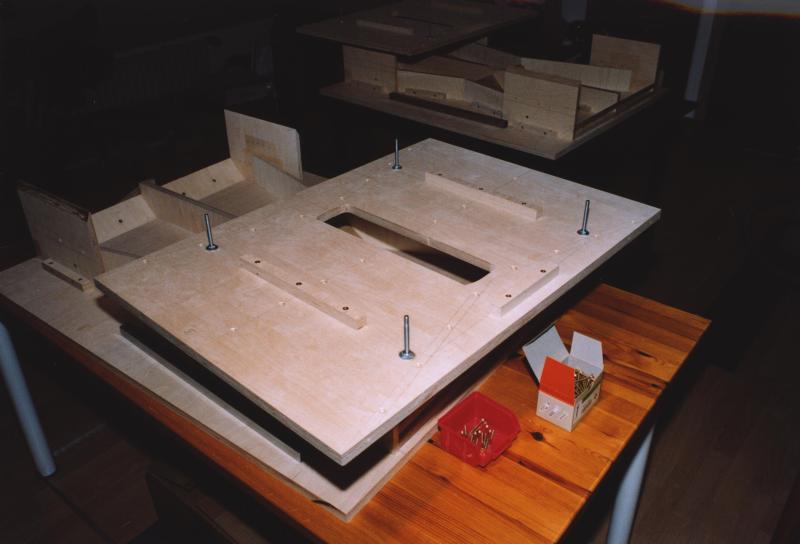

Hier seht ihr das motor board mit der schlitzförmigen Schallaustritt. Das board bilden gleichzeitig den rübkwaärtigen Teil des vorderen Schallkanals und das vordere Ende der "Druckkammer" hinter dem Treiber, die schlicht ein geschlossenes Gehäuse bildet.

Man erkennt, daß die Löcher für die Verschraubung mit dem Mittelsteg und den Schallführungen 21. Die glue blocks hier sind keine! Es sind die Führungen bzw. Anschläe für den zweiten Teil des motor boards (Teil 15), das mit dem Treiber verschraubt und dann später mit Vierkantrohren auf das vordere Teil gespannt wird. Die Stehbolzen sind für diese Rohre.
