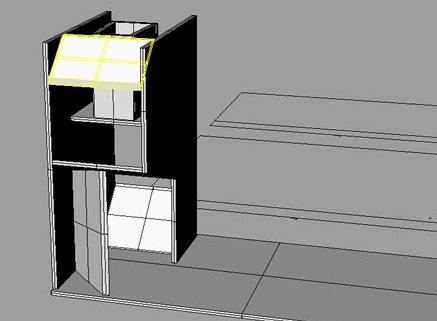

Man sieht hier sehr schön, wie der vom Treiber rückwärtig abgestrahlte Schall an dem trapzförmigen Kasten vorbei S-förmig im Teil 1 des Horns nach nach unten geführt wird. Dort tritt er über den 4-eckigen Ausschnitt der Mittelwand in den zweiten Teil des Horns ein. Der Originalplan verzichtet auf die Reflexionsbretter, die hier aber die nötige Steifigkeit geben.

Theoretisch wird dadurch die Schallleitung für hohe Frequenzen verbessert, was zu Auslöschungen mit dem direkt abgestrahlten Schall führen kann. Da die Box aber nur bis 90Hz betrieben wird ...
